MEMS 가스센서 개발 솔루션 (설계 입력 및 신뢰성 취약도 검토)
Nano-I는 기존 MEMS 가스센서 개발 경험과 양산 전 MEMS 신뢰성 리스크 통합 검증 솔루션을 기반으로, MEMS 가스센서 개발 솔루션을 Module 1부터 단계적으로 소개합니다. 본 자료는 그 첫 번째 내용으로, 가스센서 구조의 설계 입력값을 정리하고 membrane, support beam, anchor, heater, sensing layer, cavity 구조에서 양산 전 문제가 될 수 있는 설계 취약도와 신뢰성 리스크를 고객이 쉽게 이해할 수 있도록 설명한 기술 검토 콘텐츠입니다.
|
NANO-I MEMS GAS SENSOR DEVELOPMENT SOLUTION MEMS 가스센서 개발 솔루션
기존 MEMS 가스센서 개발 경험과 양산 전 신뢰성 리스크 검증 방법론을 기반으로 |
|
MEMS 가스센서 개발과 관련된 Advanced MEMS Reliability & Failure Gate™ 의 Module 1부터 소개합니다
Nano-I는 과거 MEMS 가스센서 개발 콘텐츠 ( https://nano-i.com/webjin_development/1276373 ) 를 통해 가스센서의 기본 구조, 열 시뮬레이션, 레이아웃 설계, MPW 개발 가능성을 소개한 바 있습니다. 또한 최근에는 양산 전 MEMS 신뢰성 리스크 통합 검증 솔루션 ( https://nano-i.com/webjin_development/1278068 ) 을 통해 설계·공정·신뢰성 리스크를 Gate 방식으로 검토하는 방법을 정리하였습니다.
이제는 이 두 가지 내용을 연결하여, MEMS 가스센서를 실제 제품으로 개발하려는 고객을 위해 “MEMS 가스센서 개발 솔루션” 을 모듈별로 소개합니다. 본 자료는 그 첫 번째 단계인 Module 1. Gas Sensor Design Input & Design Fragility Screening 에 해당됩니다.
쉽게 말하면, MEMS 가스센서가 “도면상으로는 가능해 보여도” 실제 공정과 패키징, 반복 가열 조건에서 휘거나, 끊어지거나, 깨지거나, 장기 신뢰성 문제가 생길 수 있는지를 양산 전에 미리 점검하게 됩니다.
왜 필요한가

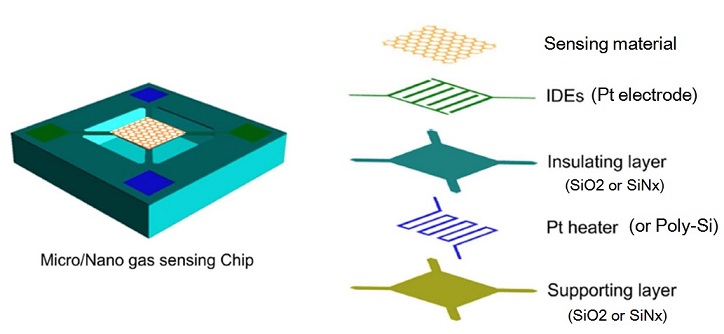

MEMS 가스센서는 일반 회로 부품처럼 단순히 전기적으로만 동작하는 구조가 아닙니다. 얇은 membrane 위에 heater, 전극, 감지막이 올라가고, 그 아래에는 cavity가 형성되며, 작은 support beam과 anchor가 구조를 지탱합니다.
따라서 온도를 올리는 heater 동작, 박막 재료 간 열팽창 차이, 릴리즈 공정 편차, 패키징 응력, 사용 중 반복 가열 조건이 함께 작용하면 시제품 단계에서는 보이지 않던 문제가 양산 이후 나타날 수 있습니다.
시제품 성공과 양산 성공은 다릅니다몇 개의 샘플이 정상 동작하더라도, 웨이퍼 전체 수율, 공정 편차, 패키징 후 변형, 장기 가열 반복 조건까지 고려하면 양산 단계에서 다른 결과가 나올 수 있습니다. |
초기 설계 단계에서 리스크를 줄여야 합니다마스크 제작 후 문제가 발견되면 재설계, 재마스크, 공정 반복, 신뢰성 시험 재진행으로 이어질 수 있습니다. Nano-I는 이러한 비용과 시간을 줄이기 위해 양산 전 설계 취약도를 먼저 검토합니다. |
Module 1에서 검토하는 핵심 구조
Module 1은 고객의 MEMS 가스센서 도면 또는 개념 설계를 기준으로, 제품화와 양산 관점에서 위험할 수 있는 구조 파라미터를 입력하고 초기 설계 취약도를 검토하는 단계입니다.
Membrane 구조가스센서의 핵심 박막 영역입니다. 너무 넓거나 얇으면 휨, 파손, 스틱션, 열변형 리스크가 증가합니다. |
Support Beammembrane을 지지하는 미세 다리 구조입니다. 길이·폭·두께 비율에 따라 변형과 피로 리스크가 달라집니다. |
Anchor 구조지지부와 기판이 만나는 고정 영역입니다. 실제 유효 anchor 폭과 flare 구조가 충분한지 검토합니다. |
Heater Line센서 동작 온도를 만드는 열선입니다. 전류밀도, 코너부 응력, 반복 가열에 의한 단선·열피로를 검토합니다. |
Sensing Layer / Electrode감지막과 전극 계면의 열팽창 차이, 박막 응력, 장기 안정성에 영향을 줄 수 있는 항목을 검토합니다. |
Cavity / Release릴리즈 공정 후 cavity 형성, undercut, 잔류응력, collapse 가능성 등 공정 연계 리스크를 검토합니다. |
전문 분석 항목
고객에게는 쉽게 설명하되, 내부 검토는 정량화된 신뢰성 지표를 기반으로 진행합니다. 다음 항목들은 MEMS 가스센서의 초기 설계 취약도를 빠르게 판단하기 위한 핵심 체크 포인트입니다.
Membrane Fragility릴리즈 후 떠 있는 membrane의 유효 자유 길이와 두께 비율을 기반으로 박막 구조 취약도를 평가합니다. |
Beam Slenderness / Thinness길고 좁은 support beam의 변형, 피로, 공정 두께 편차 민감도를 검토합니다. |
Effective Anchor Flare모따기 또는 앵커 확장 구조가 실제로 유효 고정 기능을 제공하는지 정량적으로 판단합니다. |
Heater Current Density히터 line 폭, 두께, 전류 조건을 기준으로 burnout, 단선, 열피로 위험을 검토합니다. |
Critical Stress RatioAnchor root, heater corner, membrane edge 등 위치별 Von Mises stress와 허용강도 비율을 평가합니다. |
Thermal Mismatch / Package Stress감지막, 전극, membrane stack, die attach 계면의 CTE mismatch와 패키징 응력 영향을 검토합니다. |
예시 분석 결과
| 항목 | 예시 결과 | 의미 |
|---|---|---|
| Weighted Avg Score | 3.83 / 5 | 주요 Risk Score의 가중 평균값 |
| DF_total | 0.708 | 0~1 기준 설계 취약도 정규화 값 |
| Design Fragility Level | Level 5 - Fragile | 설계 취약성이 매우 높아 재설계 검토 필요 |
| Top Risk Item | Effective Anchor Flare | 앵커 접합부의 유효 폭 및 구조 안정성 검토 필요 |
| Critical Stress Location | Heater Corner | 히터 코너부 열응력 및 피로 신뢰성 검토 필요 |
검토 프로세스
| 1. 고객 도면 및 구조 확인 |
2. 설계 입력값 정리 |
3. 취약도 지표 계산 |
4. 핵심 Risk 항목 도출 |
5. 설계 보완 방향 제안 |
적용 대상
MEMS 가스센서, 마이크로 hotplate, suspended membrane sensor, heater integrated sensor, 진동센서, 마이크로 구조체, 릴리즈 공정 기반 박막 구조체, 패키징 응력 영향이 큰 MEMS 디바이스에 적용할 수 있습니다.
|
MEMS 가스센서 개발, MPW 설계, 양산 전 신뢰성 리스크 검토가 필요하신 경우 Nano-I가 Module 1 설계 입력 검토부터 제품화 방향 설정까지 지원합니다. |
070-8827-9577 010-4293-9577 nano@nano-i.com |
