(이상해결책) 적외선 센서를 응용한 터치 스위치 또는 패널 개발
본 건은 실험계획법으로 개발한 조건에 대하여 현재의 문제점을 분석하고, 이상해결책을 창의적으로 도출하는 방법을 간단하게 제시한 예입니다. 자세한 절차나 방법에 대한 문의는 아래 연락처로 연락 부탁드립니다.
e-mail : nano@nano-i.com
연락처 : 010-4293-9577
최대한 전문적 용어를 사용하지 않고 누구나가 알기쉬운 일반적인 용어를 사용하는 것을 지향하였습니다. 궁극적으로는 초등학생도 알아듣기 쉬운 이상해결책 방법론을 눈높이에 맞추어서 해당 수준의 눈높이에서 예시를 적용하면서 알아듣기 쉽게 설명하는 것이 목표입니다.

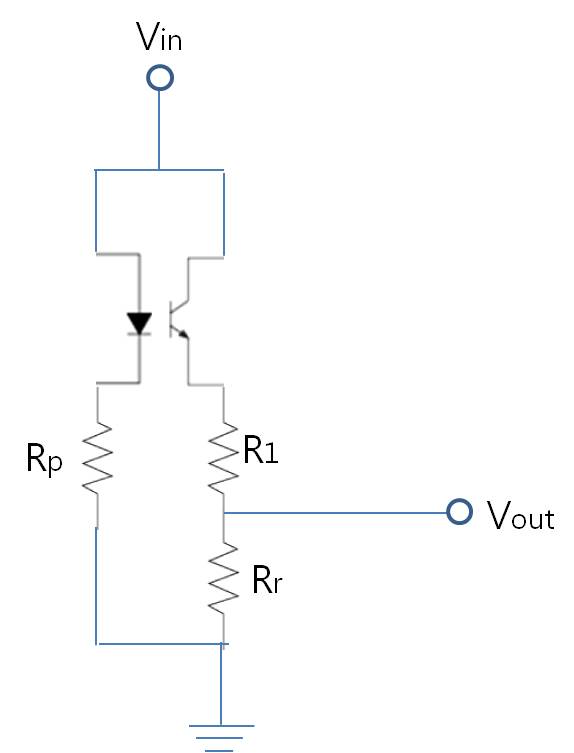

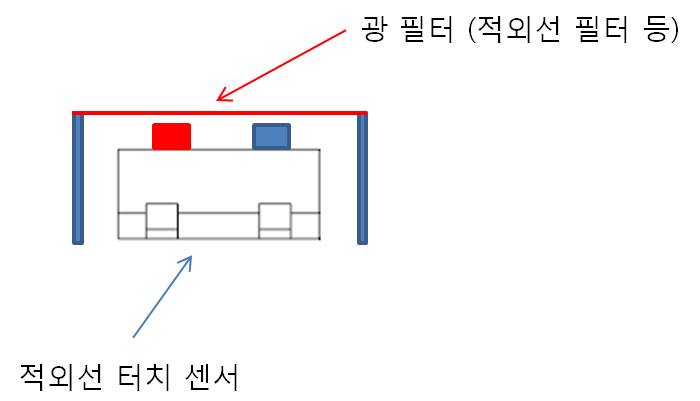

1. 고객의 요청으로 개발하였던 적외선 센서를 응용한 터치 스위치의 최적 조건을 그림으로 표현하면서 요약하면 아래와 같습니다.
광필터 : 적외선 필터, Vin : 3V, Rp : 4 kohm, R1 : 8 kohm, Rr : 0.33 Mohm 또는 0.5 Mohm

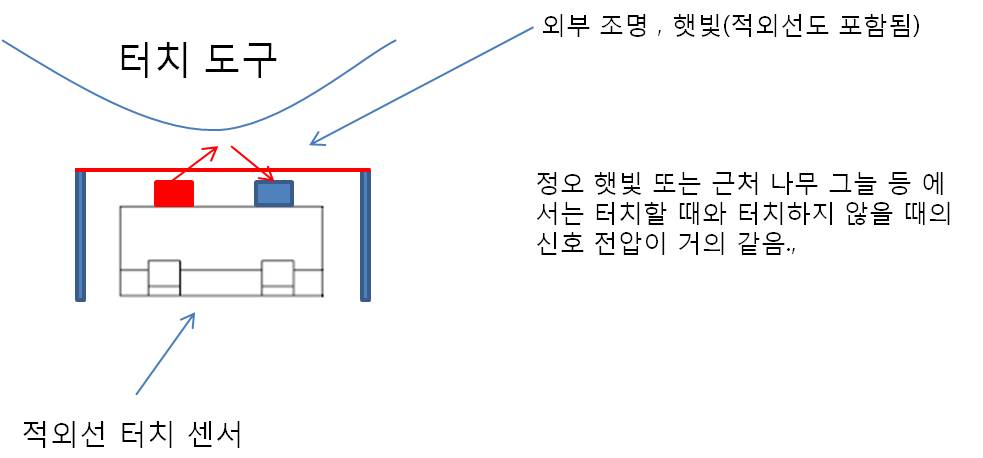

2. 본 터치 센서는 주야간 실내 환경에서 사용할 수 있는 조건입니다. 그러나, 야외 환경, 즉 정오 햇빛 또는 근처 나무 그늘 아래에서는 터치할 때와 터치하지 않을 때의 신호 전압이 거의 같았습니다. 그러므로 야외 환경에서도 적용할 수 있는 조건을 개발하는데 있어서 다음과 같은 절차로 이상해결책을 구하는 방법을 적용하였습니다. (** 적용 방법론 : TRIZ - 알츠슐러 개발)
우선 현재의 문제점 등을 그림으로 알기쉽게 정리하였습니다.

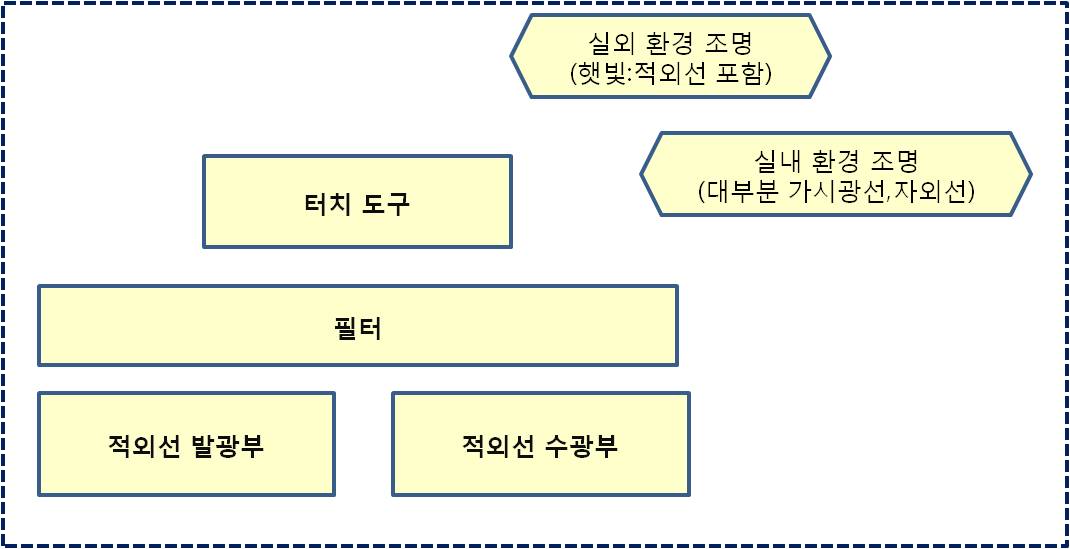

3. 적용 원리에 의하여, 기술 시스템에 대하여 도식으로 정리하면 아래와 같습니다.
4. 모순 도출 (기술적 모순을 도출하여 될 수 있으면 물리적 모순으로 변환) 단계입니다.
기술적 모순.
필터를 부착하면, 적외선 이외의 빛은 차단되나 태양광의 적외선은 차단되지 않는다.
물리적 모순
필터는 발광소자가 방사한 적외선은 차단하지 말아야 하고 태양광이 방사한 적외선은 차단해야 한다.
---> 적외선을 차단해야 하고, 차단하지 말아야 한다.
필터는 터치하는 동안 또는 터치 영역에서 햇빛은 차단해야 하고, 발광 소자의 적외선은 차단하지 말아야 한다.
필터는 터치하지 않는 동안 또는 터치하지 않는 영역에서 태양광 적외선은 차단하고 발광 적외선을 차단하지 말아야 한다.
이까지만 모순을 도출하면 해결은 다된 셈입니다.
5. 이상해결책 (IFR) 정의
적외선 터치 센서의 필터는 터치 영역에서 햇빛은 약화시키고, 터치하는 동안 터치 도구는 발광 적외선을 차단하고 적외선 수광부는 적외선을 수신이 용이해야 한다.

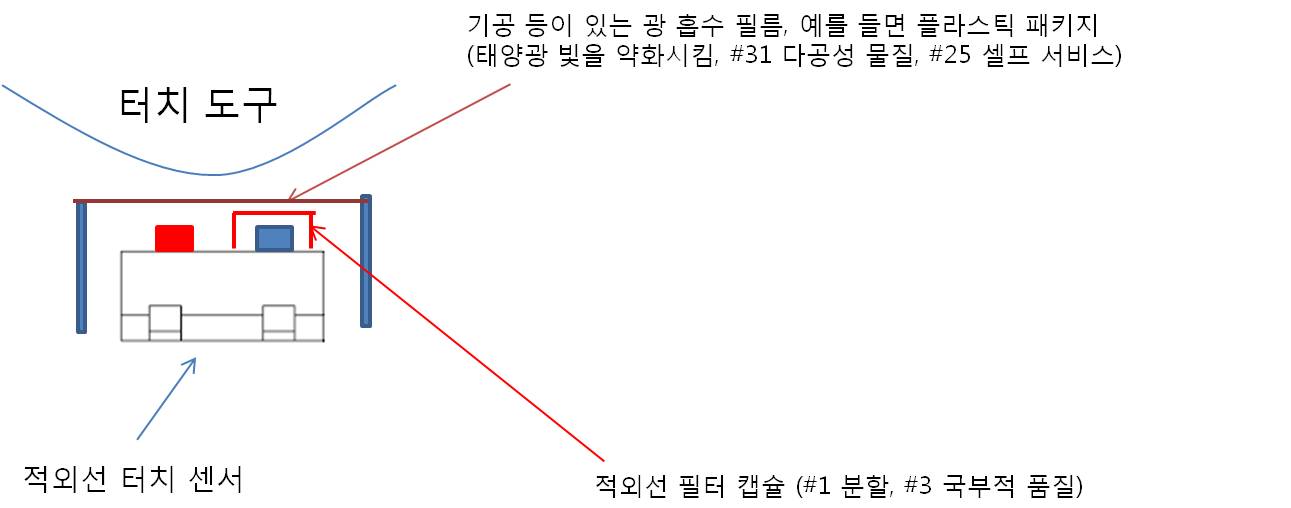

6. 40 가지 해결 원리 적용한 결과
40가지 해결 원리 중에서
#1 분할 : 쪼개어 본다 (나누어 본다.)
#3 국부적 품질 : 물체의 한 부위가 최상의 품질이 되도록 해본다.
#25 셀프 서비스 : 저절로 원하는 기능이 수행되게 한다.
#31 다공성 물질 : 다공성 물질을 적용해 본다.
