원격 센서 모니터링 및 현장용 자료 저장 장치
본 제품은 원격 센서 모니터링 및 현장용 자료 저장 장치입니다.
인터넷이 전혀 없고 전기가 공급되지 않는 산간 벽지의 장소에서도, 휴대폰이 터지고 태양열 같은 전기가 공급이 된다면 원격으로 센서 테이터를 모니터링하고 원격으로 현장에 바로 파일 등을 저장할 수 장치가 되겠습니다.

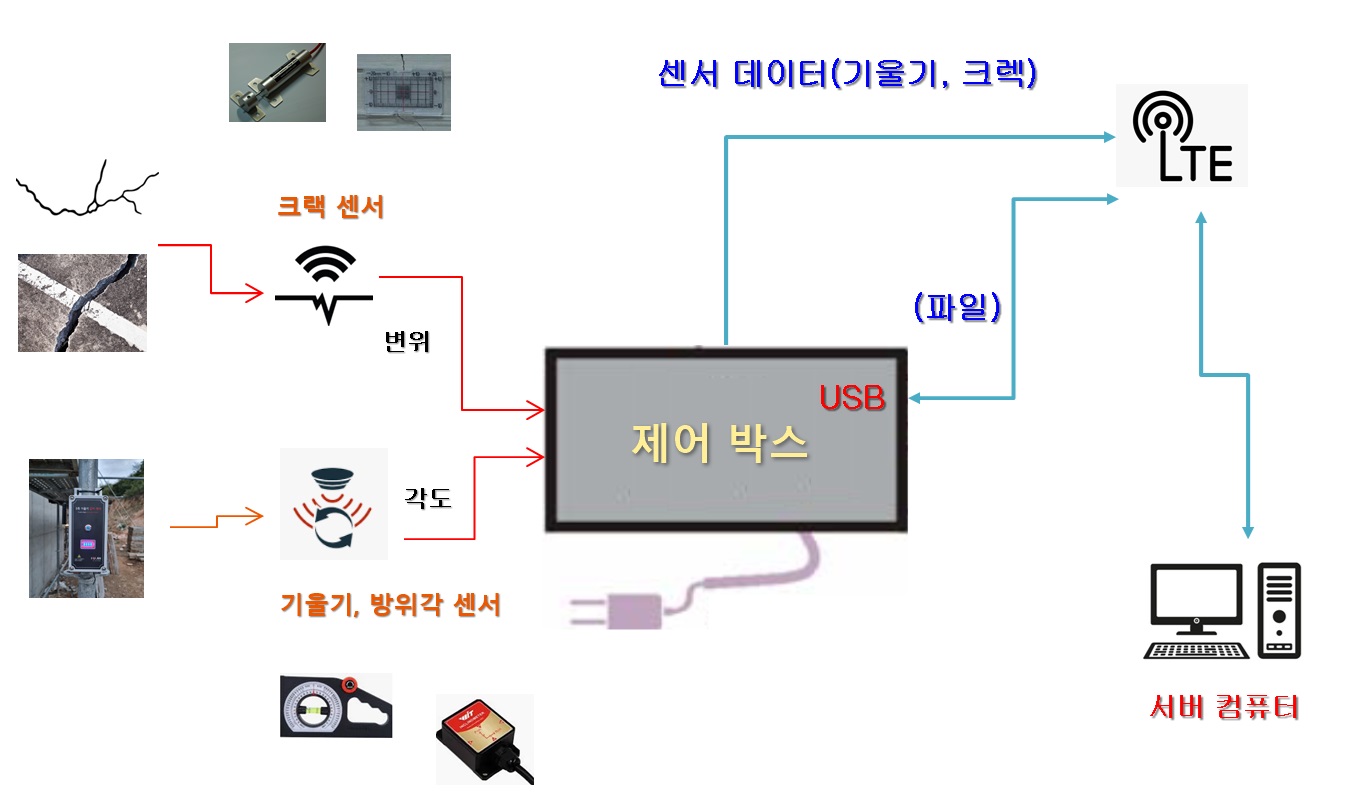

설치된 구조물의 크랙, 경사각, 방위각을 센서로 감지하여 산업용 제어보드에서 데이터를 수집하고, 수집된 데이터는 LTE 모뎀을 통해 원격 서버로 전송됩니다. 현장에 있는 USB 저장장치(미니 NAS) 에는 현장용 파일들을 원격으로 저장할 수 있고 관리가 가능합니다.
응용 기술 개발 연락처 : 010-4293-9577, e-mail : nano@nano-i.com
***응용 분야 :
교량 및 고가도로 구조물 모니터링 (균열 및 기울기 변화 감지 → 붕괴 예방)
터널/지하구조물 안전 감시 (지반 침하, 균열, 구조물 변위 실시간 모니터링)
건물 및 아파트 구조 안정성 평가 (노후 건축물의 기울기 변화 및 균열 누적 분석)
옹벽/사면 붕괴 위험 감지 (경사각/방위각 변화로 붕괴 징후 조기 감지)
지반침하/싱크홀 감시 시스템 (지반 이상 감지 → 지자체/현장 안전 대응)
건설 현장 구조 안전 임시 감시 (타워크레인, 비계, 임시 구조물의 안전 상태 모니터링)
문화재 및 역사적 건축물 보호 (섬세한 기울기·균열 변화 감지로 원형 보존 지원)
산업 플랜트 및 발전소 구조물 감시 (장기간 설치로 변형 및 진동 감지 가능)
1. 부품 및 시스템 구성 내용.
가) 센서 및 제어 박스
크랙 센서 : 구조물의 균열(크랙) 여부를 실시간 감지 감지된 신호는 변위값으로 제어 박스로 전달됨
|
|
|
고정밀 감지: 1mm 정확도로 미세한 균열도 정확하게 감지 넓은 측정 범위: 50mm 길이로 균열 전체 모니터링 신속한 응답속도: 1초 이내의 빠른 데이터 업데이트가 가능하여 실시간 모니터링 및 즉각적인 경보 시스템 구축에 유리 내구성 및 신뢰성: -20°C ~ +80°C 범위에서 안정적으로 동작하도록 설계됨 수천 회 이상의 반복 측정이 가능하도록 설계되어 장기 설치 시에도 안정적인 성능을 제공 |

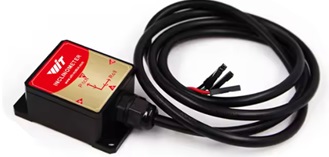

기울기 / 방위각 센서 : 구조물의 기울기(경사각) 및 방향 변화(방위각) 측정, 센서 신호는 각도값으로 제어 박스로 전달됨.
|
|
|
TTL 인터페이스: 3.3V TTL 신호 출력 측정 범위: • 기울기 (Roll, Pitch): ±90° • 방위각 (Yaw): 0°~360° 또는 ±180° 정밀도: • 기울기 정확도: ±0.5° (예시) • 방위각 정확도: ±1° (예시) 응답 속도: 최대 100Hz 데이터 업데이트 (응답 시간 약 10ms 미만) 작동 온도: -40°C ~ +85°C |

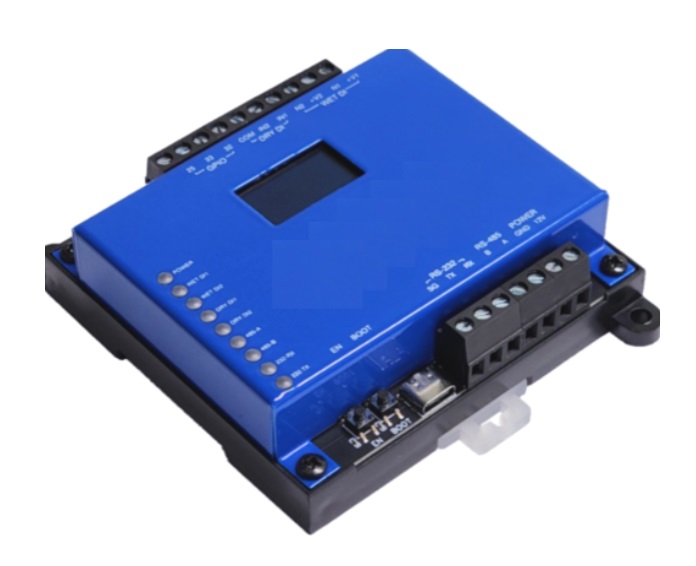

제어박스 (산업용) : 센서 데이터를 수집 및 변환하여 저장 또는 전송, USB를 통해 미니 NAS와 연동, LTE 모뎀을 통해 원격 서버로 데이터 전송.
|
|
|
다양한 통신 지원 -Wi-Fi 및 Bluetooth 모듈 내장: 무선 데이터 전송 및 원격 제어 가능 - LTE 모뎀 호환: 인터넷 환경이 없는 지역에서도 실시간 무선 통신 LTE 모델과의 통신 : 와이파이, 유선(이터넷 젠더활용) - RS232, RS485 포트: 안정적인 유선 통신 지원 - 유선 통신 확장: 이더넷 젠더를 사용하여 유선 네트워크 연결 가능 데이터 시각화 - LED 패널 내장: 센서 데이터 및 시스템 상태를 실시간으로 표시 유연한 확장성 - 3개 GPIO 포트: 사용자 정의 장치 및 추가 센서 연결 가능 - 포트 부족 시 확장 가능 소형 및 경량 설계 - 공간 활용도를 극대화하며 이동성과 설치 용이성 제공 |
나) 통신 및 모니터링
미니 NAS : 제어 박스에 연결된 저장 장치 (USB 기반 미니 NAS)
- 현장에서 수집된 센서 데이터를 로컬에 저장
- USB 디스크 형식으로 윈도우 네트워크 드라이브로 접근 가능
- 정전 또는 통신 장애 시 데이터 유실 방지
LTE 모뎀 : 원격지 서버와의 데이터 통신을 위한 무선 중계 수단, 실시간 센서 데이터(기울기, 균열 등)를 서버로 전송
원격 모니터링 : 스마트폰 앱 또는 PC 화면을 통해 실시간 상태 확인

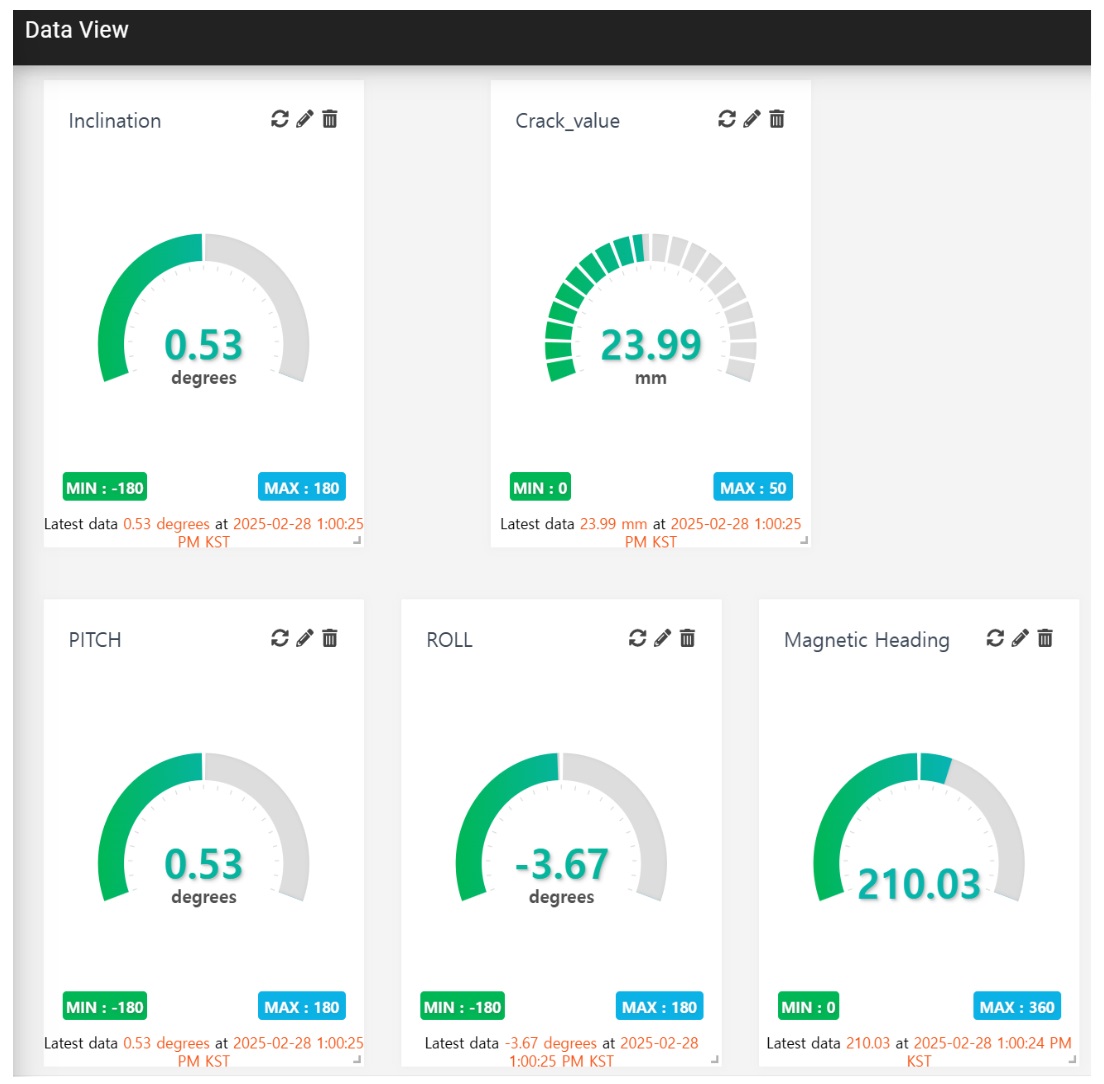

- 예: 경사값(-53.28° 등), 알람 트리거
|
|
|
Inclination (기울기) - 센서가 기준면(수평면) 대비 어느 정도 기울어졌는지를 종합적으로 나타내는 값임. 여기서는 센서의 PITCH 값을 나타내었음.
Crack_value (균열 측정값) - 균열 센서를 통해 구조물의 균열 폭(또는 변위)을 mm 단위로 측정한 값. - 예: 건축물, 교량, 장비 부품 등에 미세 균열이 발생할 경우, 그 폭을 지속적으로 모니터링하여 안전 여부를 판단할 수 있음.
PITCH - 장비(또는 센서)가 앞뒤로 기울어진 정도를 나타내는 축각도.
ROLL - 장비(또는 센서)가 좌우로 기울어진 정도를 나타내는 축각도. - 중요 포인트: PITCH가 이미 일정 각도로 고정된 상태에서도, ROLL은 독립적으로 계산되어 표시됨.
Magnetic Heading (자북 방위각) - 지구 자기장을 기준(북쪽 방향)으로 현재 센서가 어느 방향을 바라보는지를 각도(°)로 표시. - 예: 0° 또는 360°는 북쪽, 90°는 동쪽, 180°는 남쪽을 의미 |
-
