고속 3차원 레이저 스캐너 개발

제목 : 마이크로 전기 기계 시스템 응용 고속 3차원 측정용 라이트 엔진 개발

사업명 : 중소기업진흥공단 지원 아이디어 상업화 지원 사업

개발 기간 : 2009.08.01 ~ 2010.05.30

특허명 : 3차원 스캐너용 측정 장치, 특허 등록 번호 : 1011624390000

기술 개발 또는 협력 연락처 : 010-4293-9577, nano@nano-i.com

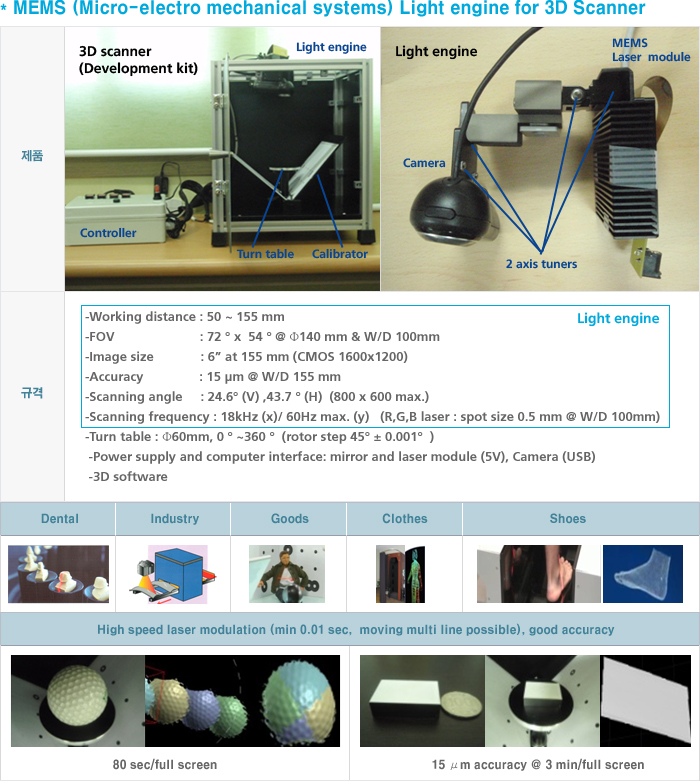

본 제품은 고속으로 측정할 수 있는 3차원 레이저 스캐너용 핵심 부품이다. 마이크로 기계 시스템 응용 고속 3차원 측정용 라이트 엔진으로서 핵심 부품인 디스플레이 및 스캐너용으로 사용되어지는 레이저를 초소형 마이크로 기계 광고 조절 장치로 3차원으로 물체를 스캐닝하는 장치이다.

기존의 서보 모터 등으로 레이저 광원을 움직여 광로를 변경하는 기계식 장치 대신 소형의 마이크로 구동 거울로 고속 고정밀로 면당위로 광로를 변경하여 3차원 형상을 측정할 수 있다. 예를 들면 면단위의 스트럭쳐 이미지가 순식간에 생성되어진다.

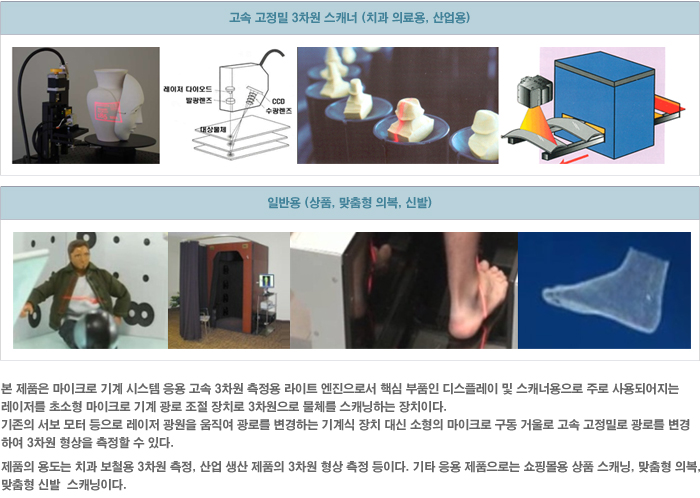

제품의 용도는 산업 생산 제품의 3차원 형상 측정, 치과 보철용 3차원 측정 등이다. 기타 응용 제품으로는 쇼핑몰용 상품 스캐닝, 맞춤형 의복, 맞춤형 신발 스캐닝이다.

*** 응용 기술 개발 중

LED / PCB 기판 solder 부위 검사 등 응용
